El Nokia 7360 ISAM FX está disponible en tres variantes de tamaño (FX-4, FX-8 y FX-16) adecuadas para todo tipo de redes de fibra, desde cientos de suscriptores en FX-4 hasta miles de suscriptores en FX-16. Los proveedores de servicios tienen la máxima flexibilidad para implementar un nodo de acceso de fibra en la oficina central, gabinete de planta exterior u otros entornos remotos. Todos los estantes 7360 ISAM FX están listos para admitir cualquier futura aplicación de acceso basada en fibra con total flexibilidad para combinar red óptica pasiva Gigabit (GPON) y red óptica pasiva Ethernet 10G.
(10G EPON), PON simétrico y asimétrico de 10 Gigabit (velocidad dual XGS-PON), PON multiplexación por división de longitud de onda y tiempo (TWDM-PON) y tecnologías de acceso punto a punto en el misma plataforma. Como resultado, los operadores no están atados a una determinada tecnología de acceso a fibra o densidad de estantería; pueden optar por implementar diferentes opciones basadas en la tecnoeconomía, las regulaciones locales o los servicios ofrecidos.
El Nokia 7360 ISAM FX es parte de la familia de productos ISAM, utiliza el mismo flujo de software y es compatible con el mismo sistema de gestión de acceso (AMS) Nokia 5520 y el analizador de red Motive - Fibra.

Características

• Placa posterior de alta capacidad: 2 x 100 Gb/s por ranura
• Opciones de estante de 4 ranuras (FX-4), 8 ranuras (FX- 8) y 16 ranuras (FX-16)
• Soporte simultáneo de múltiples tecnologías de acceso a fibra.
• GPON de alta densidad, 10G EPON, XGS-PON, TWDM- PON y soporte punto a punto
• Soporte de PON universal de próxima generación (NG- PON universal) para una introducción rentable de servicios simétricos y asimétricos de 10 Gb/s con XGS- PON y una fácil evolución a TWDM-PON completo en la misma plataforma y tarjeta de línea.
• Las aplicaciones residenciales, móviles y empresariales convergieron en una única plataforma
• Plataforma de acceso IP/Ethernet compatible con conmutación de etiquetas multiprotocolo (MPLS)
• Gestión avanzada del tráfico para entrega de vídeo premium

Beneficios

• Inversión segura con capacidad de sistema que permite tecnologías de próxima generación de alto ancho de banda como XGS-PON y TWDM-PON
• Opciones de tamaño de estante que admiten cualquier tamaño de red o modelo de implementación en una oficina central o planta externa.
• Una familia ISAM: cualquier tecnología, cualquier servicio, cualquier modelo de implementación resulta en menores costos y tiempo de comercialización al implementar nuevas tecnologías ISAM.
• Coincidencia de software, tarjetas de línea y prácticas de implementación en toda la familia ISAM.
• Respalda las prácticas existentes y la tecnología ISAM comprobada
• Permite que múltiples proveedores de servicios ofrezcan sus servicios a través de una única red utilizando una plataforma de acceso abierto
• Paquete de gestión completo con Nokia 5520 AMS y Motive Network Analyzer - Fibra.

Especificaciones técnicas

Plataforma de servicio completo

• Soporte de acceso multiservicio
  • servicios de IPTV
  • Servicio multimedia
  • Acceso a Internet de alta velocidad
  • Acceso empresarial
  • Backhaul del sitio celular
• Soporte LT
  • Tarjetas de línea Gigabit PON (GPON)
  • Tarjeta de línea Ethernet PON (EPON) 10G con DPoE
  • Tarjetas de línea de fibra punto a punto
  • Tarjetas de línea universales NG-PON
• Compatibilidad con terminación de red (NT):
• Nokia ISAM FANT-F
• Matriz de conmutación de 480 Gb/s (bidireccional)
• Redundancia activa/activa
• Capacidad de enlace ascendente de 160 Gb/s
• Jaulas SFP+ conectables de factor de forma pequeño
• Nokia ISAM FANT-G
• Matriz de conmutación de 1,28 Tb/s (bidireccional)
• Redundancia Activo/Activo en el plano de datos y Activo/Standby en el plano de control y gestión.
• Capacidad de enlace ascendente de 360 Gb/s
• Factor de forma C conectable (CFP4)

Gestión

• Totalmente gestionado por el Nokia 5520 AMS
• Aprovisionamiento DOCSIS sobre EPON (DPoE)

Ecosostenibilidad

• Vida útil del producto maximizada mediante un concepto modular basado en estantes y mediante la implementación de nuevas características y funcionalidades a través de la descarga remota de software.
• Objetivos de consumo de energía Límites de consumo de energía del Código de conducta (CoC)
• Cumple con la directiva europea 2002/95/EC sobre la restricción del uso de sustancias peligrosas (RoHS)
• La recogida y tratamiento de productos bajo la responsabilidad de Nokia cumple con las leyes nacionales sobre tratamiento de productos aplicadas al final de su vida útil para Residuos de Aparatos Eléctricos y Electrónicos (WEEE), implementando la Directiva Europea (2002/96/EC).
• Los materiales de embalaje del producto no contienen hidroclorofluorocarbonos (HCFC).
• El material de embalaje de productos plásticos está marcado según ISO 11469, en referencia a ISO 1043 (97/129/EEC).

Cumplimiento de estándares

• Ambiental
  • Almacenamiento ETS EN 300 019-1-1: lugares Clase

1.1 protegidos contra la intemperie y con temperatura parcialmente controlada

• ETS EN 300 019-1-2 transporte – Transporte público clase 2.3
• ETS EN 300 019-1-3 uso estacionario – Clase 3.1E y Clase 3 (suponiendo que no haya condensación ni formación de hielo)
• GR-63-CORE

-TP76200MP

• GR-3108-CORE

• Alimentación

- ETSE EN 300 132-2

• Protección
  • ITU-T K.20 mejorado y K.45 básico
• Seguridad

- IEC 60950, EN60950 Clase 1, AS/NZS 60950.1

-UL/CSA 60950-1-03

-EN 60950-1

• CEM
  • ETS EN 300 386 para entorno de instalación de centros de telecomunicaciones

- STE ES 201 468

-GR-1089-CORE

• FCC parte 15 Clase A

- EN 55022

• Ruido acústico - ETS 300 753

Condiciones de funcionamiento

• Rango de temperatura de funcionamiento: -40 °C a

+65 °C (-40 °F a +149 °F)

• Humedad relativa: 5% a 93% (sin condensación)
• Sensores de sobretemperatura y apagado por

Potencia

• Entrada
  • 48/60 VCC
  • Alimentación eléctrica totalmente redundante (rama A y B)

Dimensiones

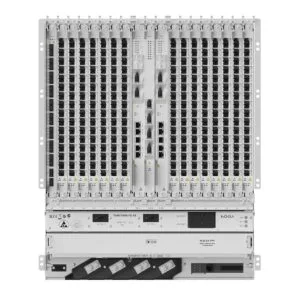

• FX-16

- Altura: 622,5 mm (~14 RU)

• Ancho: 497,4 mm; Se puede utilizar en bastidores de tamaño ETSI de 600 x 300 mm.
• Profundidad: 280 mm FX-8
• Altura: 355 mm (8 RU)
• Ancho: 446,5 mm; Se puede utilizar en 19 bastidores - Profundidad: 278,3 mm.

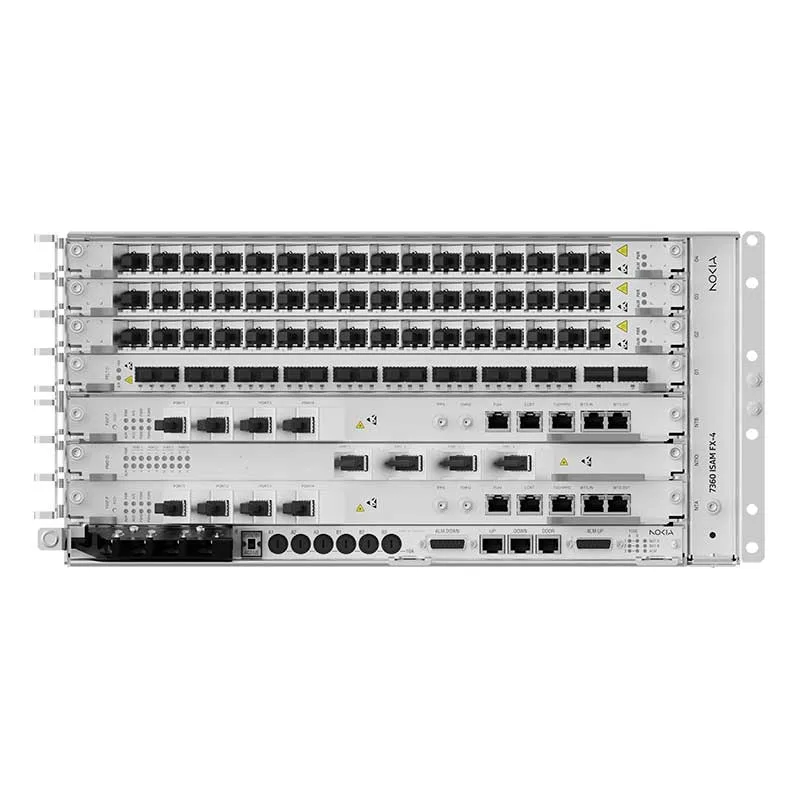

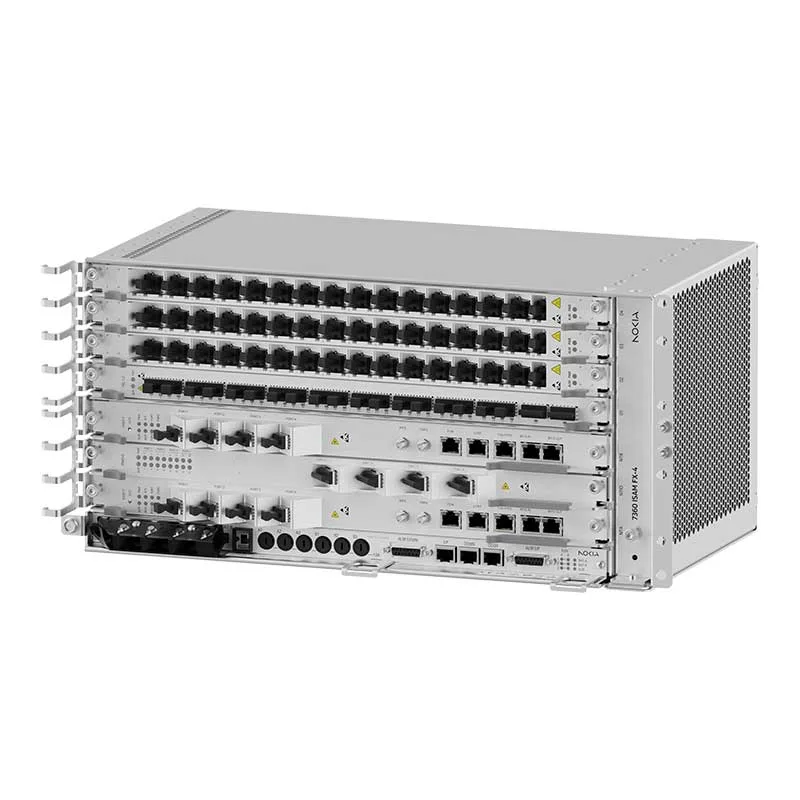

• FX-4
  • Altura: 222 mm (5 RU).
  • Ancho: 446,5 mm; Se puede utilizar en 19 estante - Profundidad: 278,3 mm.
• Paso de montaje en bastidor de 25
