• Matriz de conmutación de 480 Gb/s (bidireccional).
• Redundancia activa-activa.
• Admite una conexión de 40 Gb/s a cada ranura de tarjeta de línea (FX-4 y FX-8).
• Admite una conexión de 20 Gb/s a cada ranura de tarjeta de línea (FX-16 y ANSI FX-12).
• 4 enlaces de red Ethernet Gigabit (GigE) de 10 Gb/s con redundancia de enlace 1+1.
• Soporte de subtendido y agregación.
• Variantes de hardware opcionales con reloj de alta estabilidad, BITS, SyncE y recuperación de reloj ToD.
• Reenvío MPLS con soporte de enrutamiento mejorado: Protocolo de Información de Enrutamiento (RIP), Ruta Más Corta Primero (OSPF), Protocolo de Puerta de Enlace de Borde (BGP) y Sistema Intermedio a Sistema Intermedio (IS-IS).
• Procesador de habilitación de aplicaciones integrado y potente.
• Endurecido industrialmente.

Beneficios:

• Capacidad líder en el mercado de conmutación y backplane.
• Ofrece una disponibilidad del 99.999%.
• Admite servicios Ethernet de operador.
• Proporciona una recuperación rápida de servicios críticos con MPLS.
• Reduce el número de puertos de red de agregación requeridos a través de características de autoagregación.
• Admite aplicaciones críticas para el reloj: voz, líneas arrendadas y backhauling móvil.
• Se implementa en entornos interiores y exteriores, asegurando la fiabilidad del sistema y proporcionando una capacidad total de conmutación del sistema de 960 Gb/s y entregando hasta 80 Gb/s a cada ranura de tarjeta de línea.

Especificaciones técnicas – Dimensiones físicas:

• Altura: 405 mm (15.9 in).
• Ancho:
– Superior: 225 mm (8.9 in).
– Inferior: 205 mm (8.1 in).
• Distancia entre tarjetas: 30 mm (1.2 in).

Condiciones de funcionamiento:

• Temperatura (entrada/ambiente):
– -5°C a 45°C (23°F a 113°F) cuando se usa en bastidores Nokia 7360 ISAM completamente poblados con múltiples estantes.
– -40°C a 65°C (-40°F a 149°F) cuando se usa en estantes Nokia 7360 ISAM FX independientes.
• Sensores de sobretemperatura y apagado.
• Humedad relativa (HR): 5% y 85%.
• Soporta entornos tropicales: 50°C (122°F), 99% HR.
• GR-3108-CORE para temperatura de funcionamiento y humedad del equipo de Clase 2.
• Cumple con los requisitos ambientales de ATT-TP-76200.

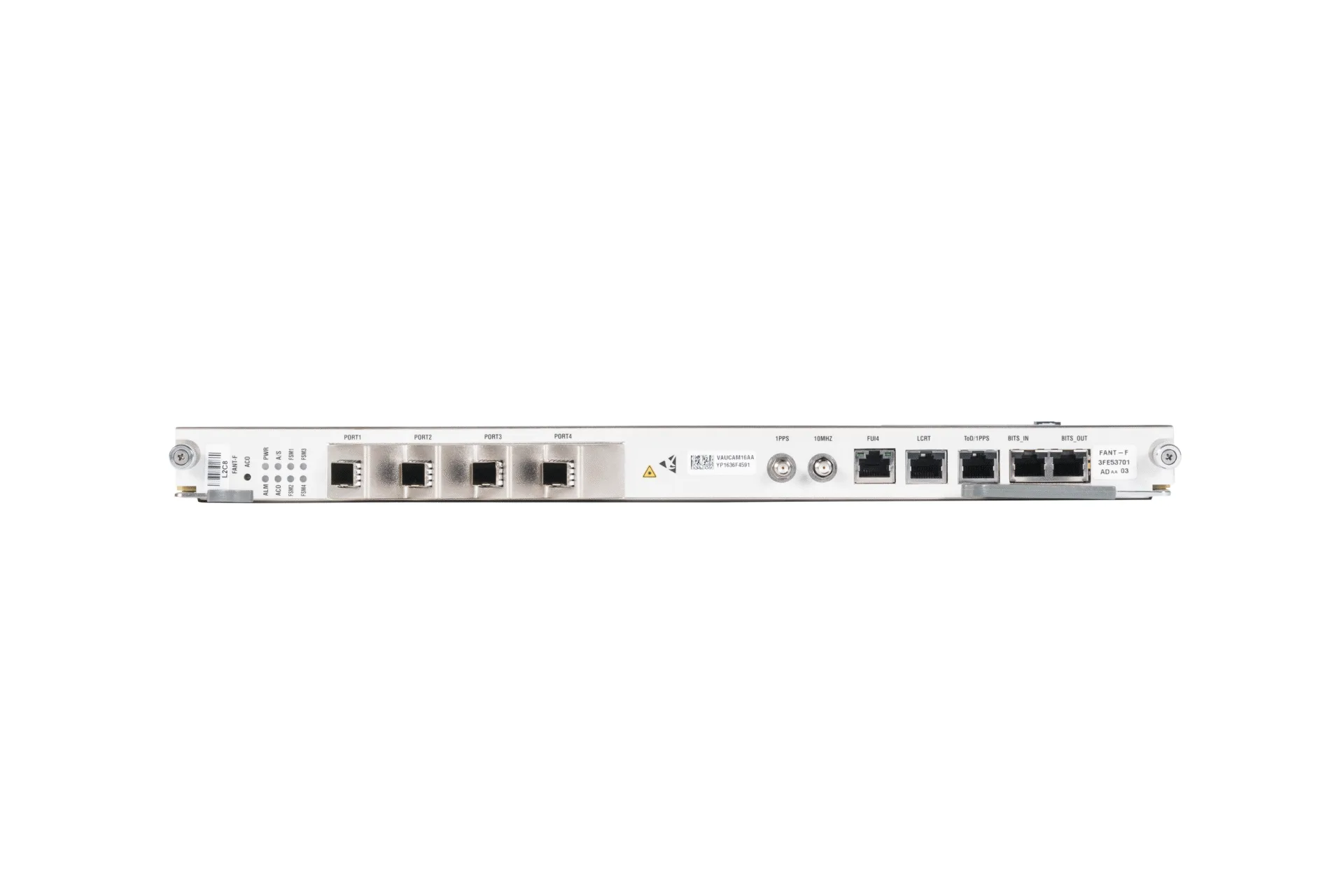

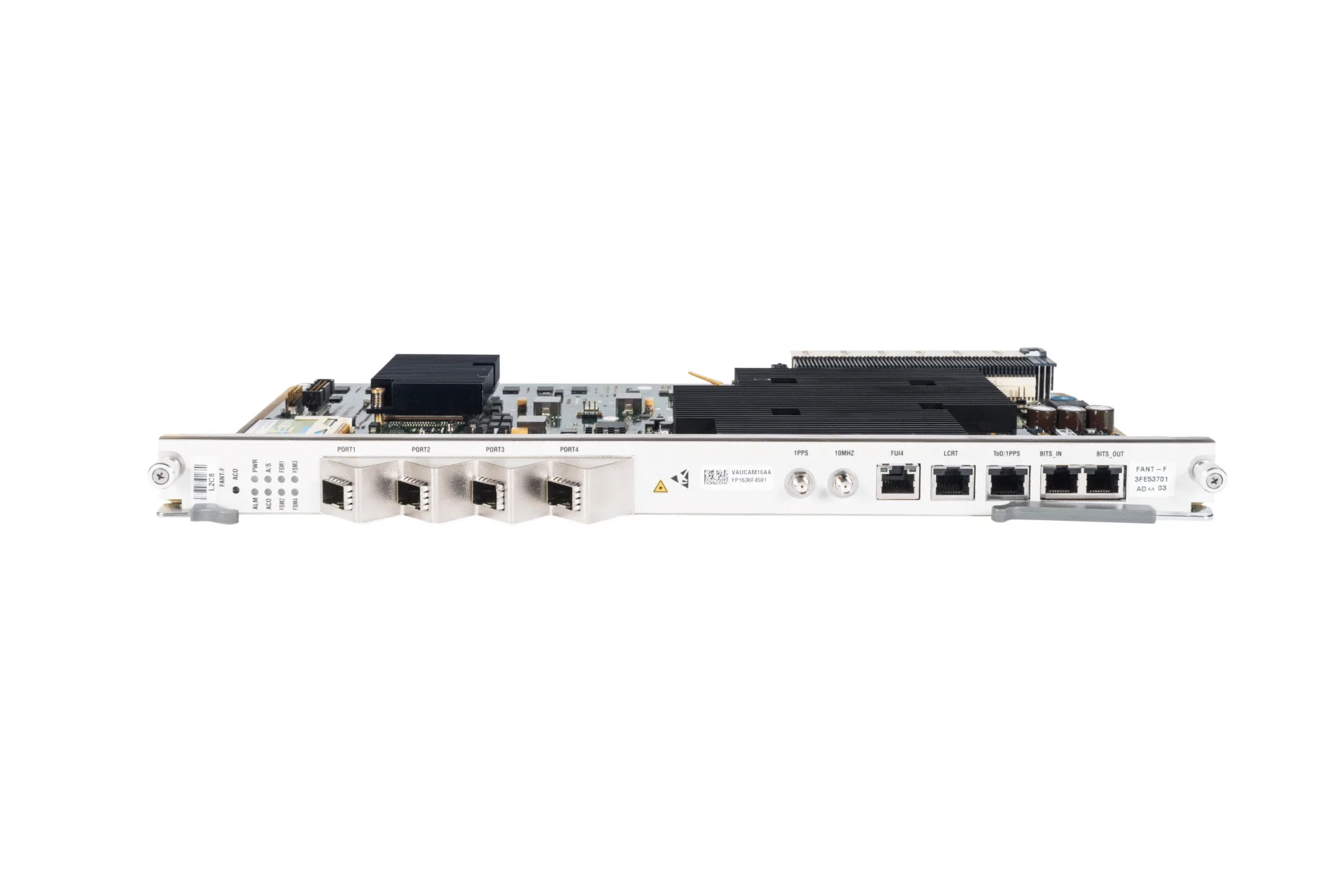

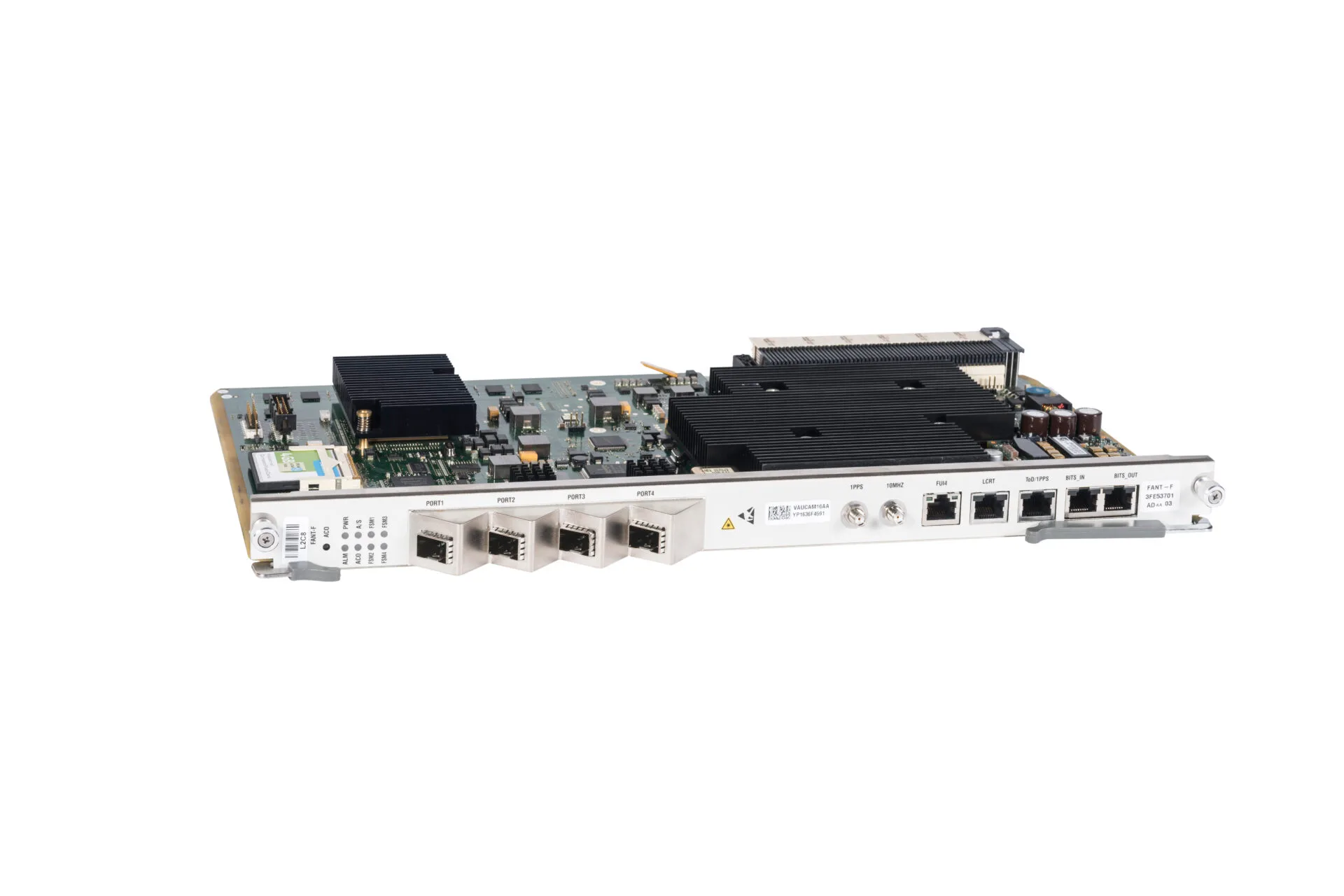

Interfaces externas:

• Interfaz óptica de 4 puertos 10 Gb/1 Gb.
• Conexión óptica y eléctrica a través de los estándares SFP y SFP+.
• 1 puerto eléctrico 10/100/1000Base-T (conector RJ-45).
• Interfaz BITS de 2 puertos: solo en la variante BITS; 1 puerto de entrada, 1 puerto de salida, utilizando ITU-T G.703 (interfaces ANSI disponibles en una unidad de control de flujo genérico [GFC] separada).
• Interfaces ToD.
• 1 puerto de interfaz de gestión local (LCM) utilizando RS-232 (conector RJ-45).
• 1 botón de corte de alarma (ACO) para interfaces ACO y prueba de lámpara; por ejemplo, señalización y comunicación (ACO ANSI disponible en una unidad GFC separada).

Reenvío:

• Puenteo Ethernet.
• Apilamiento de red de área local virtual (VLAN) para acceso residencial y empresarial.
• Agrupación 802.3ad: Protocolo de Control de Agregación de Enlaces (LACP).
• Soporte de Protocolo de Árbol de Extensión Múltiple (MSTP), Protocolo de Árbol de Extensión Rápido (RSTP) y Protocolo de Árbol de Extensión (STP).
• 4,095 VLAN-IDs, apilamiento de VLAN (Q-in-Q), 128,000 direcciones de control de acceso al medio (MAC).
• MPLS.
• Reenvío L3 (IPv4).
• Protocolos de enrutamiento RIP v2, OSPF v2, BGP v4, IS-IS.
• Reenvío multicast, procesamiento de alto rendimiento del Protocolo de Gestión de Grupo de Internet (IGMP), proxy IGMP.
• Calidad de servicio IP (QoS).
• Relé de Protocolo de Configuración Dinámica de Host (DHCP), múltiples instancias.
• Listas de control de acceso, protección contra denegación de servicio.
• Protección MAC maliciosa.
• Intercepción legal.
• Soporte de facturación, contabilidad y concentración.
• Conectividad de anillo Ethernet.
• Admite modelos de servidor de acceso remoto de banda ancha central (BRAS) y de borde de servicio distribuido.
• Conectividad del Protocolo de Punto a Punto (PPP) a sistemas únicos o múltiples.
• Hasta 16,000 suscriptores por sistema.

Implementación:

• Protocolo Simple de Gestión de Red (SNMP):
– SNMPv1 (RFC 1157).
– SNMPv2 (RFC 1909-1910).
– SNMPv3 (RFC 3410-3418).
• Interfaz de línea de comandos (CLI): telnet (RFC 854), shell seguro (SSH).
• Lenguaje de transacción 1 (TL1) con o sin SSH.
• Protocolo de Transferencia de Archivos (FTP):
– FTP (RFC 959).
– Protocolo de Transferencia de Archivos Trivial (TFTP).
– Protocolo de Transferencia de Archivos de Shell Seguro (SFTP) para respaldo/restauración y descarga de software.
• Protocolo Simple de Tiempo de Red (SNTP).
• Syslog: pantalla CLI, servidor externo, archivo local.
• Interfaz de bucle invertido.
• Autenticación de operador CLI y TL1: local o basada en Servicio de Usuario de Autenticación Remota de Acceso Telefónico (RADIUS).
• Gestión de alarmas:
– Manejo de severidad.
– Listas: actual, instantánea, delta.
– Registros.
– Filtrado.
• Contadores de solución de problemas.
• Ping IP y rastreo de ruta.
• Carga de la unidad de procesamiento central (CPU) y memoria.
• Diagnósticos digitales SFP.
• Monitoreo de rendimiento.
• Trazado de protocolos:
– DHCP.
– Protocolo de Resolución de Direcciones (ARP).
– IGMP.
– Salida a CLI, syslog o archivo local.
• Configuración del sistema de migración fuera de línea.

Eco-sostenibilidad:

• Los puertos de conmutación se pueden apagar selectivamente.
• Equipado con sensores térmicos para refrigeración controlada por temperatura, lo que resulta en máxima eficiencia y bajo ruido acústico.
